DASAR TEORI

4.4 Percobaan

4.4.1 Desain Jaringan

Tampak pada tiap switch terdapat dua VLAN yaitu VLAN SERVER dan VLAN ADMIN

4.4.2 Konfigurasi VLAN

Sesuaikan konfigurasi switch dengan tabel berikut :

Lakukan pengalamatan IP Address pada tiap tiap PC seperti dibawah ini :

Lakukan Konfigurasi CLI pada Switch0 dan Switch1, Langkah dibawah ini lakukan yang sama pada Switch1.

Rubah access interface Fa0/1-Fa0/10 menjadi anggota VLAN 10 (SERVER), sesuaikan dengan contoh langkah berikut :

Rubah access interface Fa0/11-Fa0/20 menjadi anggota VLAN 20 (ADMIN), sesuaikan dengan contoh langkah berikut :

Untuk merubah interface method Fa0/21-Fa/24 menjadi berfungsi sebagai trunk:

v Setelah itu lakukan testing koneksi menggunakan tool ping dari PC0 dan PC2 ke semua PC di jaringan:

Ø PC0 => PC1

Ø PC0 => PC4

Ø PC0 => PC5

Ø PC0 => PC2

Ø PC0 => PC3

Ø PC0 => PC6

Ø PC0 => PC7

Ø PC2 => PC3

Ø PC2 => PC6

Ø PC2 => PC7

Ø PC2 => PC0

Ø PC2 => PC1

Ø PC2 => PC4

Ø PC2 => PC5

Kesimpulan :

Setelah melakukan test ping dengan PC Client yang berbeda switch namun tetap harus satu vlan yang sama.

Vlan Trunking ini adalah sebuah konsep dimana sistem komunikasi dapat menyediakan akses jaringan untuk banyak client dengan berbagi satu set garis atau frekuensi, tidak memberikan secara individu. Jadi lebih mudah dalam mengkonfigurasi client-client serta keamanan yang lebih.

4.5 TUGAS

1. Tambahkan sebuah switch ke jaringan, atau konfigurasi VLAN sesuai dengan switch yang lain sambungkan UPLINK dengan metode Trunking!

2. Tambahkan 2 buah PC untuk mewakili VLAN SERVER dan VLAN ADMIN (sambungkan ke switch port yang baru ditambahkan)!

3. Testing komunikasi dari PC0 dan PC2 ke PC yang ditambahkan! Tuliskan hasilnya di table!

Penyelesaiannya

Ø Tambahkan 1 buah switch dan 2 buah PC seperti gambar dibawah ini :

Ø Tambahkan IP Address pada tiap tiap PC yang telah ditambahkan sesuai dengan gambar yang diatas

Ø Tambahkan VLAN Database di Switch2 seperti dibawah ini :

VLAN 10 SERVER

VLAN 20 ADMIN

Ø Setelah ditambahkan VLAN Database maka kita langsung saja setting CLI nya di switch2.

Rubah access interface Fa0/1-Fa0/10 menjadi anggota VLAN 10 (SERVER) :

Rubah access interface Fa0/11-Fa0/20 menjadi anggota VLAN 20 (ADMIN) :

Untuk merubah interface method Fa0/21-Fa/24 menjadi berfungsi sebagai trunk:

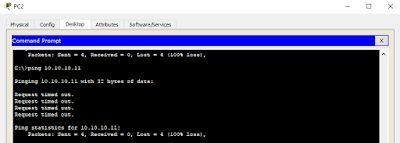

Ø Lakukan test PING dari PC0 dan PC2 ke PC yang baru ditambahkan

PC0 => PC8 (Success)

PC0 => PC9 (Success)

PC0 => PC10 (Fail)

PC0 => PC11 (Fail)

PC2 => PC8 (Fail)

PC2 => PC9 (Fail)

PC2 => PC10 (Success)

PC2 => PC11 (Success)

Kesimpulan

Dengan praktek ini, kita dapat mengetahui tentang konsep VLAN Trunking Protolol (VTP) beserta konfigurasi dan uji koneksi. Dengan begitu kita dapat menyimpulkan, bahwa suatu VLAN yang memiliki ID yang sama tetap berbeda tempat atau terdapat pada switch yang berbeda, itu dapat saling terkoneksi atau nberkomunikasi dengan VLAN yang ID nya sama dengan cara switch tersebut di konfigurasi trunk. Itulah konsep dari VLAN Trunking Protokol (VTP) dan jika berbeda VLAN ID tiak akan saling terhubung atau berkomunikasi antar host.
