LAPORAN PRAKTIKUM JARINGAN KOMPUTER MODUL 3
"PENGENALAN VIRTUAL LAN"
Nama : Cecep Pauji Ramadhan
Kelas : SI C 2016
NIM : 20160910077
SISTEM INFORMASI
FAKULTAS ILMU KOMPUTER
UNIVERSITAS KUNINGAN
DASAR TEORI
- Pengertian Virtual LAN (VLAN)
VLAN merupakan suatu model jaringan yang tidak terbatas pada lokasi fisik seperti LAN , hal ini mengakibatkan suatu network dapat dikonfigurasi secara virtual tanpa harus menuruti lokasi fisik peralatan. Penggunaan VLAN akan membuat pengaturan jaringan menjadi sangat fleksibel dimana dapat dibuat segmen yang bergantung pada organisasi atau departemen, tanpa bergantung pada lokasi workstation. VLAN diklasifikasikan berdasarkan metode (tipe) yang digunakan untuk mengklasifikasikannya, baik menggunakan port, MAC addresses dsb. Semua informasi yang mengandung penandaan/pengalamatan suatu vlan (tagging) di simpan dalam suatu database (tabel), jika penandaannya berdasarkan port yang digunakan maka database harus mengindikasikan port-port yang digunakan oleh VLAN. Untuk mengaturnya maka biasanya digunakan switch/bridge yang manageable atau yang bisa di atur. Switch/bridge inilah yang bertanggung jawab menyimpan semua informasi dan konfigurasi suatu VLAN dan dipastikan semua switch/bridge memiliki informasi yang sama. Switch akan menentukan kemana data-data akan diteruskan dan sebagainya atau dapat pula digunakan suatu software pengalamatan (bridging software) yang berfungsi mencatat/menandai suatu VLAN beserta workstation yang didalamnya.untukmenghubungkan antar VLAN dibutuhkan router.
Banyak masalah yang bias dipecahkan pada switching layer dengan VLAN. Ada beberapa cara VLAN dalam menyederhanakan management network:
- Penambahan, perpindahan, dan perubahan network dilakukan dengan mengkonfigurasi sebuah port ke VLAN yang sesuai.
- Sekelompok user yang memerlukann keamanan yang tinggi dapat ditempatkan pada sebuah VLAN sehingga tidak user di luar VLAN tersebut yang dapat berkomunikasi dengan mereka.
- Sebagai pengelompokan logikal user berdasarkan fungsi, VLAN dapat dianggap independen dari lokasi fisikal atau geografisnya.
- VLAN dapat meningkatkan keamanan network
- VLAN-VLAN meningkatkan jumlah broadcast domain dan pada saat yang sama memperkecil ukurannya sendiri.
Fungsi Penggunaan pada VLAN
- Kontrol Terhadap Broadcast
Broadcast terjadi di semua protokol, tetapi seberapa sering terjadinya tergantung pada tiga hal berikut :
– Jenis protocol
– Aplikasi yang berkerja di internetwork
– Bagaimana layanan-layanan network digunakan
Aplikasi-aplikasi pada dewasa ini semakin banyak membutuhkan bandwith, terutama aplikasi-aplikasi multimedia yang menggunakan broadcast dan multicast secara ekstensif. Memastikan agar network disegmentasi atau dipisahkan dengan baik, untuk mengisolasi masalah di satu segmen dan menghindari penyebarannya ke network lain atau internetwork adalah sebuah keharusan. Cara melakukan ini adalah dengan strategi switching dan routing yang baik, yaitu dengan network switch murni dan lingkungan VLAN. Semua peralatan di sebuah VLAN adalah anggota dari broadcast domain yang sama dan menerima semua broadcast. Secara default, broadcast tidak akan dilewatkan pada pada port dari sebuah switch yang bukan merupakan anggota VLAN yang sama.
- Keamanan
Administrator akan dapat memiliki control ternhadap setiap port dan user dengan cara membuat VLAN dan menciptakan banyak kelompok broadcast, dengan demikian user tidak akan bisa lagi dengan leluasa untuk menghubungkan work station mereka ke sembarang port pada swich dan memperoleh akses ke sumber daya network. Vlan juga dapat dibuat sesuai dengan kebutuhan sumber daya nework dari user, switchswitch dapat dikonfigurasi untuk memberikan informasi ke sebuah stasiun managemen network jika ada akses-akses yang tidak diizinkan ke sumber daya network.
- Fleksibilitas dan Skalabilitas
Apakah perbedaan router dengan switch? Secara default switch membagi coallision domain sedangkan router membagi broadcast domain.
- Pre Test
- Jelaskan contoh aplikasi nyata, jaringan yang menggunakan VPN!
- Opera
- Hotspot Shield
- Tunnel Bear
- Percobaan
- Desain Jaringan dan Konfigurasi Cabling Switch Port
Jalankan Cisco Paket Tracer kemudian tambahkan 4 PC dan satu buah switch pada lembar kerja. Lakukan pengkabelan dengan menggunakan kabel straight.
NO | NODE | SWITCH PORT |
1 | PC0 / Fa0/0 |
Fa0/1
|
2 | PC1 / Fa0/0 | Fa0/2 |
3 | PC2 / Fa0/0 | Fa0/11 |
4 | PC3 / Fa0/0 | Fa0/12 |
- Konfigurasi IP Addressing

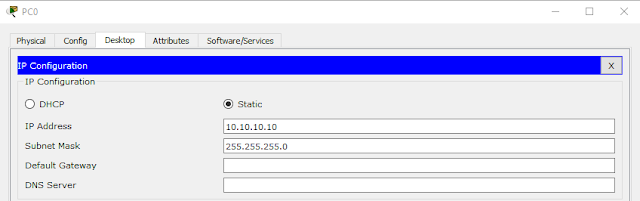

Lakukan konfigurasi IP Address pada tiap PC, sehingga sesuai desain jaringan berikut ini:
- PC0
- PC1
- PC2
- PC3
- Konfigurasi VLAN ID
- Untuk menambahkan VLAN Langkahnya:
- Klik Kiri pada Switch => Pilih Tab Config => VLAN Database
- Isi pada VLAN Number dan VLAN Name, Kemudian tekan tombol Add
- Untuk menambahkan akses interface pada VLAN 10 Nama SERVER, langkahnya:
- Klik kiri pada Switch => Pilih Tab Config => INTERFACE
- Lalu Pilih FastEthernet 0/1
- Kemudian pilih Access => Nama VLAN
- Pertama kita pilih VLAN 10 centang SERVER
- Langkah Selanjutnya sama dengan FastEthernet 0/1,
FastEthernet0/2 sampai dengan FastEthernet 0/10 isi dengan Nama VLAN 10 centang SERVER
- Untuk menambahkan akses interface pada VLAN 20 Nama ADMIN, langkahnya:
- Klik kiri pada Switch => Pilih Tab Config => INTERFACE

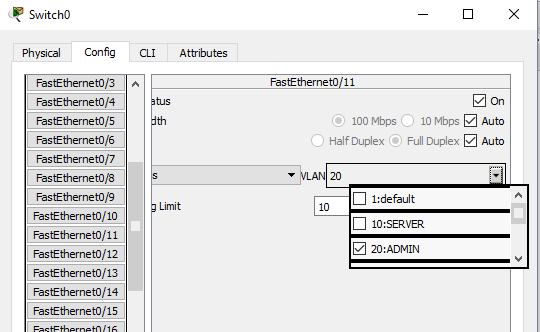

- Lalu Pilih FastEthernet 0/11
- Kemudian pilih Access => Nama VLAN
- Pertama kita pilih VLAN 20 centang ADMIN
- Langkah selanjutnya sama dengan FastEthernet 0/11,
FastEthernet0/12 sampai dengan FastEthernet 0/20 isi dengan Nama VLAN 20 centang ADMIN
- Testing Koneksi Menggunakan Ping
Lakukan perintah ping ke IP Address PC dijaringan sesuai tabel
PING DESTINATION | HASIL (Success/Fail) | ANALISA |
PC0 => PC1 | Success |
|
PC0 => PC2 | Fail |
|
PC0 => PC3 | Fail |
|
PC2 => PC1 | Fail |
|
PC2 => PC3 | Success |
|
- TUGAS
- Tambahkan VLAN 30 dengan Nama STUDENT dan berikan access terhadap interface Fa0/21 s/d Fa0/23 sehingga VLAN pada switch0 sesuai dengan tabel berikut:
VLAN
ID NUMBER
| SWITCH PORT RANGE | NAME |
10 | Fa0/1 – Fa0/10 | SERVER |
20 | Fa0/11 – Fa0/20 | ADMIN |
30 | Fa0/21 – Fa0/23 | STUDENT |
- Tambahkan dua PC pada lembar kerja Cisco Paket Tracer dan sambungkan FastEthernet pada tiap PC pada Port switch sesuai dengan informasi pada tabel berikut:
NO | NODE | VLAN | SWITCH PORT |
1 | PC0 / Fa0/0 | SERVER | Fa0/1 |
2 | PC1 / Fa0/0 | SERVER | Fa0/2 |
3 | PC2 / Fa0/0 | ADMIN | Fa0/11 |
4 | PC3 / Fa0/0 | ADMIN | Fa0/12 |
5 | PC4 / Fa0/0 | STUDENT | Fa0/21 |
6 | PC5 / Fa0/0 | STUDENT | Fa0/22 |
- Lakukan testing koneksi dengan menggunakan perintah ping, pastikan komunikasi antar PC yang berada dalam satu jaringan bisa berjalan dengan baik, sementara Komunikasi antar PC yang berbeda jaringan tidak bisa berjalan !
PENYELESAIANNYA
- Menambahkan 2buah PC dan menggunakan kabel Straight dengan VLAN 30 Name STUDENT
- Lakukan Konfigurasi IP Address pada PC4 dan PC5
- Untuk menambahkan VLAN Langkahnya:
- Klik Kiri pada Switch => Pilih Tab Config => VLAN Database
- Isi pada VLAN Number dan VLAN Name, Kemudian tekan tombol Add
- Untuk menambahkan akses interface pada VLAN 30 Nama STUDENT, langkahnya:
- Klik kiri pada Switch => Pilih Tab Config => INTERFACE
- Lalu Pilih FastEthernet 0/21
- Kemudian pilih Access => Nama VLAN
- Pertama kita pilih VLAN 30 centang STUDENT
- Langkah selanjutnya sama dengan FastEthernet 0/21,
FastEthernet0/22 sampai dengan FastEthernet 0/23 isi dengan Nama VLAN 30 centang STUDENT
- Selanjutnya lakukan perintah ping ke IP Address PC dijaringan sesuai tabel
PING DESTINATION | HASIL (Success/Fail) | ANALISA |
PC4 => PC5 | Success | |
PC4 => PC2 | Fail | |
PC4 => PC1 | Fail |
- Kesimpulan
Dapat disimpulkan, VLAN berfungsi sebagai pengelompokan jaringan, seperti yang sudah saya lakukan di atas, diaman PC VLAN 10, PC VLAN 20, dengan PC VLAN 30 tidak dapat terhubung walaupun IP yang digunakan masih dalam satu jaringan. Penggunaan VLAN ini juga dapat dikatakan untuk menjaga informasi yang tidak seharusnya dilihat oleh kelompok lain, sehingga informasi itu akan tetap aman. VLAN juga digunakan sebagai solusi dari lambatnya penyampaian pesan dikarenakan semakin banyaknya jaringan yang tersambung, dengan VLAN ini penyampaian pesan akan lebih baik.
