Cara Membuat Simulasi Penggunaan Cisco Packet Tacer dan Pembuatan Jaringan Antar 16 Line di Perkatoran Berikut Permaslahannya Modul 2

Halo temen-temen semua selamat datang dan bergabung di blog saya Mr.Cheperz,Kali ini kita aka belajar bagaimana kita mengguakan atau simulsi membuat jaringan PC menggunakan aplikasi Cisco Packet Tracer dan sekaligus tugas modul 2. Langsung aja kita simak Penjelasan dari saya di bawah ini:

  Untuk percobaan menghubungkan antara PC dengan Switch, lakukan langkah-langkah berikut:
-                Tambahkan satu buah switch tipe 2950-24 ke lembar kerja dengan cara drag & drop icon switch 2950-24, kemudian drag & drop icon PC seperti gambar dibawah :
Gambar 1.1 Pemilihan PC yang akan di pakai


Gambar 1.2 Pemilihan Switches

Setelah memilih End Device dan Switches yang telah anda inginkan,silahkan anda drag ke layar pekerjaan dengan cara klik kiri ( mouse ) pada icon gambar yang akan kita pilih lalu pindah.Berikut contohnya :


Gambar 1.3  meminfahkan icon yang akan kita gunakan

Setelah anda melakukan seperti gambar di atas,lakukan pengkabelan dengan menggunakan kabel straight (atau menggunakan auto connection )seperti gambar di bawah.
Gambar 1.4 menyambungkan kabel jaringan

lakukan berulang sesuai dengan kebutuhan anda.hingga seperti contoh di bawah ini :


Gambar 1.5 proses penambahan icon


Selanjutnya anda isikan atau tambahkan IP adress dengn langkah seperti gamabar di bawah ini :


Kemudian komputer anda masukan IP Adress dan Subnet  Mask berikut:

KomputerIP ADRESSSubnet Mask
PC01192.168.10.1
  255.255.255.0
PC02192.168.10.2  255.255.255.0
PC03192.168.10.3
  255.255.255.0
PC04192.168.10.4
  255.255.255.0
PC05192.168.10.5
  255.255.255.0
PC06192.168.10.6
  255.255.255.0
PC07192.168.10.7
  255.255.255.0
PC08192.168.10.8
  255.255.255.0
PC09192.168.10.9
  255.255.255.0
PC10192.168.10.10
  255.255.255.0
PC11192.168.10.11
  255.255.255.0
PC12192.168.10.12
  255.255.255.0
PC13192.168.10.13
  255.255.255.0
PC14192.168.10.14
  255.255.255.0
PC15192.168.10.15
  255.255.255.0
PC16192.168.10.16
  255.255.255.0

 Untuk mengkonekan antar PC,salah satu tool yang bisa digunakan adalah ping .Format peggunaan format ping adalah :

  • ping <space> no_ip_tujuan
  • klik kiri pada PC > Pilih Dekstop > Command Proment, seperti gambar berikut :

Cheperz Loverz itulah caranya Membuat Simulasi Jaringa menggunakan Cisco Packet Tracer. Tapi bagaimana jika Subnet Mask salah satu komputer kita ganti menjadi 255.255.255.0.0 dan IP Address menjadi 192.168.20.1 ?? Penasaran ? yu kita bahas bersama apa yang akan terjadi.

Pembahasan Pertama

Bagaimana jika Subnet Mask di ganti 2 seperti gambar di bawah ini :

Penggantian Subnet da IP Address

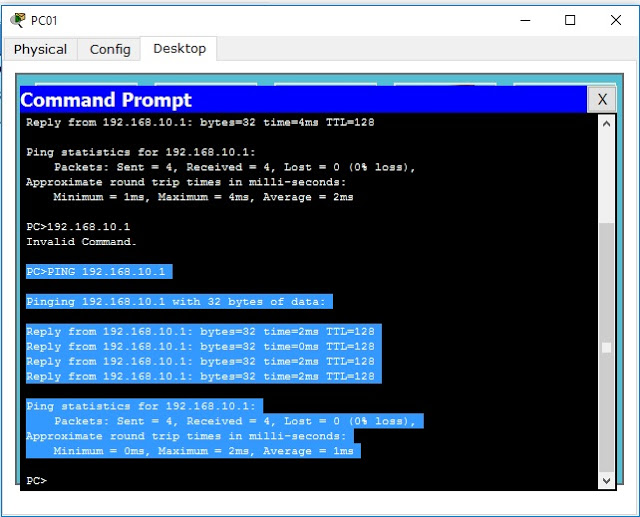

Setelah kita ganti Subnet dan IP Address,kemudian kita cek komputer pertama untuk memanggil dirinya sendiri megguakan Command Promnt.

Pengecekan Kom.1 CMD

Hasil dari pengecekan menggunakan cmd,sistem akan mereplay byetes 32 yang menamdakan bahwa connection dirinya sendiri itu berjalan dengan baik. Selanjutnya kita coba memanggil komputer lain menggunakan cmd seperti di bawah ini :
Pemanggilan Komputer Lain

Dari gambar di atas komputer 1 memanggil komputer 16 dan hasilnya tetap sama conection antara komputer 1 dan komputer 16 berjalan dengan baik.Kenapa tidak terjadi kesalahan? Subnet Mask adalah istilah teknologi informasi dalam bahasa inggris yag mengacu pada angka biner 32 bit yang digunakan untuk membedaka Network ID dengan Host ID,menunjukan letak suatu host jadi subnet mask diatas masih menampung banyak network id seperti subnet 255.255.0.0 merupakan class B (128-191).

Pembahasan Kedua

Bagaimana jika salah satu IP kita rubah menjadi 192.168.20.1 ?



Perubahan IP Address

Setelah kita ganti IP addressya seperti gambar diatas,kemudian kita coba cek di CMD apa yang akan terjadi,simak gambar di bawah ini :



Hasil CMD 1

Hasil dari pegecekan di CMD conection pada diri sendiri berjalan dengan baik,nah bagaimana jika kita memanggil dari komputer 8 memanggil komputer 1,mari kita simak hasilnnya :

Hasil Pemaggilan

Hasilnya akan seperti gambar yaitu requst timed out.kenapa bisa seperti itu ? karea dalam digit IP Address meruppaka bilagan binner yang di sebut dotted decimal notation.Setiap bilangan desimal merupakan nilai dari satu oktet atau 8 bit alamat IP. Sehingga pada pembahasan kedua terjadi keasalahan atau timed out dikarenakan perbedaan alamat IP yang sangat jauh.

Sahabat Cheperz Lovers cukup sekian dari saya, apabila ada yang temen-temen igin tanyakan silahkan chat aja di kolom komentar dan jangan lupa untuk gabung di blog saya agar temen-temen bisa pantengin updatean terbaru dari blog saya. Terima Kasih dan sampai ketemu di update yang dberikutnya
